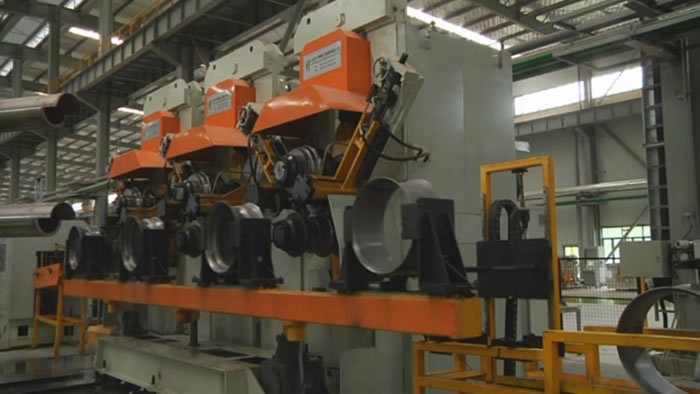

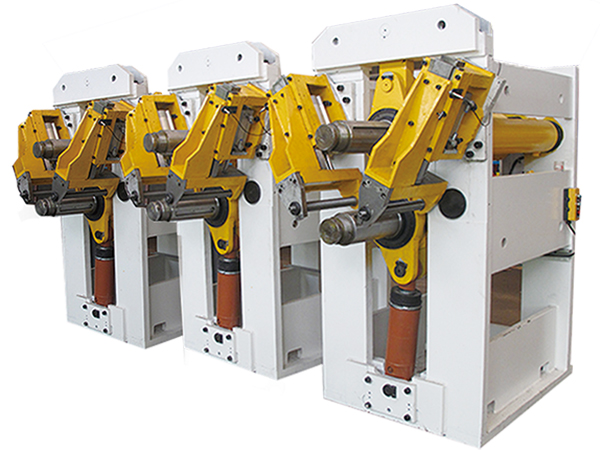

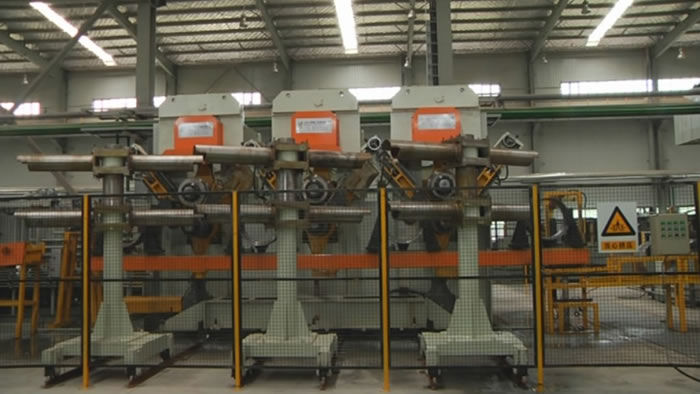

La profileuse, aussi appelée machine de profilage pour jantes, est utilisée pour le profilage de rouleau symétrique et asymétrique de jantes automobiles en acier. L'équipement de profilage de rouleau consiste en une machine principale, un système de transmission hydraulique, un système pneumatique, un système de contrôle PC et un système de lubrification.

Généralement, les lignes de production jantes de petites et de larges dimensions effectuent 3 procédés afin de compléter le profilage de jante. Chaque procédé de cette ligne de profilage à rouleaux utilise un set de profileuses. Cependant, la ligne de production de jantes ultra larges complète les opérations de profilage de jante en 4 procédés. Le quatrième correspond au profilage de la presse à rouleau.

Image de procédé en référence

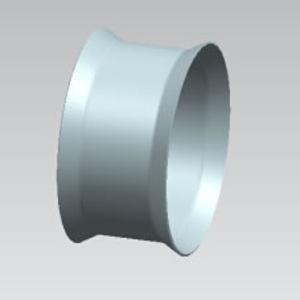

  • 1er procédé: Profilage

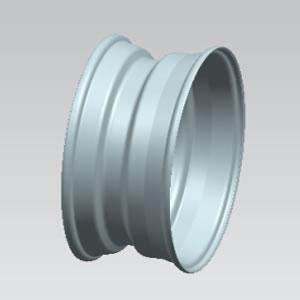

  • 2e procédé: Profilage

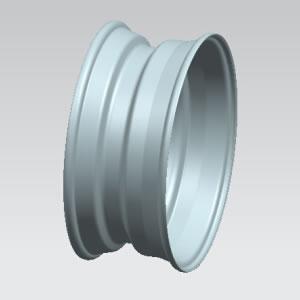

  • 3e procédé: Profilage

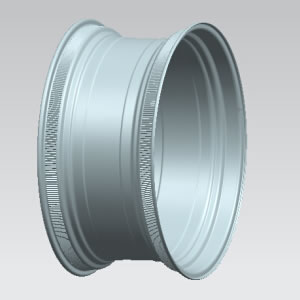

  • 4e procédé: profilage de motif antidérapant

Caractéristiques principales
1. La filière de profilage de cette machine à profiler les jantes est disponible avec une conception de démontage aisé, ce qui assure un changement rapide de filière, contrôlant le procédé de changement pour seulement 30 minutes.
2. Les deux lignes de petites et de grandes jantes utilisent souvent 3 profileuses qui partagent les mêmes mécanismes de chargement et de déchargement. Ces systèmes utilisent une conception à 3 procédés et 4 emplacements, ce qui économise et améliore l'efficience de production.
3. La conception entre l'unité de chargement et de déchargement et la machine principale permet des opérations manuelles et automatiques.
4. Les filières de profilage sont conçues symétriques ou asymétriques suivant les demandes de procédé.
5. Les arbres supérieurs et inférieurs de la ligne à profiler à rouleaux sont entraînés hydrauliquement. Durant le profilage de jante, la vitesse de rotation des rouleaux supérieurs et inférieurs est automatiquement ajustée.
6. L'arbre peut être ajusté sur les angles d'inclinaison et directions axiales. Ceci permet à chaque partie de la surface du rouleau une uniformité de tension, assurant la précision.
7. L'espace entre la bride inférieure et supérieure est ajustable tel que sa vitesse d'alimentation.
8. La course du rail de guidage latéral de la profileuse est aussi ajustable.

  • Appareil en option pour le changement rapide de filière
  • Mécanisme de chargement et de déchargement automatique avec une conception à trois procédés et quatre emplacements.
Paramètres techniques principaux de la Profileuse
Numéro Articles Paramètres
1 Modèle GX-23/300 GX-45/600 GX-48/800
2 Force de profilage 230KN 400KN 500KN
3 Puissance moteur de système hydraulique 62.5Kw 82.5Kw 165Kw
4 Longueur de moule sur la broche 350mm 670mm 900mm
5 Vitesse de broche supérieure et inférieure 220r/min 200r/min 200r/min
6 Matériau de broche et de diamètre 40Cr, 140mm 40Cr, 200mm 40Cr, 220mm
7 Espace entre la broche inférieure et extérieure 240~380mm 340~480 380~520
8 Course de broche inférieure 140mm 140mm 140mm
9 Vitesse d'alimentation de la broche inférieure ajustable 2~10mm/s 2~10mm/s 2~10mm/s
10 Angle d'inclinaison ajustable de la broche inférieure -0.35 ° ~0.17 ° ±0.35° ±0.35°
11 Roulement de guide latéral (linéaire) Course 100mm 140mm 160mm
Course ajustable 50mm 50mm 50mm
12 Diamètre maximum de rouleau de guidage 200mm 220mm 240mm
13 Tension d'entrée nominal 380V 380V 380V
14 Courant d'entrée nominal 62.5Kw 82.5Kw 165Kw
15 Section de cordon d'alimentation (cuivre) Noyau simple 70mm2 (3+2) Noyau simple 90mm2 (3+2) Noyau simple 180mm2 (3+2)
16 Consommation d'eau de refroidissement hydraulique 2000L /h 3000L /h 4000L /h
Modèle: GX-23/300

Force de profilage: 230KN

Puissance moteur de système hydraulique: 62.5Kw

Longueur de moule sur la broche: 350mm

Vitesse de broche supérieure et inférieure: 220r/min

Matériau de broche et de diamètre: 40Cr, 140mm

Espace entre la broche inférieure et extérieure: 240~380mm

Course de broche inférieure: 140mm

Vitesse d'alimentation de la broche inférieure ajustable: 2~10mm/s

Angle d'inclinaison ajustable de la broche inférieure: -0.35 ° ~0.17 °

Roulement de guide latéral (linéaire) Course: 100mm (50mm Course ajustable)

Diamètre maximum de rouleau de guidag: 200mm

Tension d'entrée nominal: 380V

Courant d'entrée nominal: 62.5Kw

Section de cordon d'alimentation (cuivre): Noyau simple 70mm2 (3+2)

Consommation d'eau de refroidissement hydraulique: 2000L /h

Modèle: GX-45/600

Force de profilage: 400KN

Puissance moteur de système hydraulique: 82.5Kw

Longueur de moule sur la broche: 670mm

Vitesse de broche supérieure et inférieure: 200r/min

Matériau de broche et de diamètre: 40Cr, 200mm

Espace entre la broche inférieure et extérieure: 340~480

Course de broche inférieure: 140mm

Vitesse d'alimentation de la broche inférieure ajustable: 2~10mm/s

Angle d'inclinaison ajustable de la broche inférieure: ±0.35°

Roulement de guide latéral (linéaire) Course: 140mm (50mm Course ajustable)

Diamètre maximum de rouleau de guidag: 220mm

Tension d'entrée nominal: 380V

Courant d'entrée nominal: 82.5Kw

Section de cordon d'alimentation (cuivre): Noyau simple 90mm2 (3+2)

Consommation d'eau de refroidissement hydraulique: 3000L /h

Modèle: GX-48/800

Force de profilage: 500KN

Puissance moteur de système hydraulique: 165Kw

Longueur de moule sur la broche: 900mm

Vitesse de broche supérieure et inférieure: 200r/min

Matériau de broche et de diamètre: 40Cr, 220mm

Espace entre la broche inférieure et extérieure: 380~520

Course de broche inférieure: 140mm

Vitesse d'alimentation de la broche inférieure ajustable: 2~10mm/s

Angle d'inclinaison ajustable de la broche inférieure: ±0.35°

Roulement de guide latéral (linéaire) Course: 160mm (50mm Course ajustable)

Diamètre maximum de rouleau de guidag: 240mm

Tension d'entrée nominal: 380V

Courant d'entrée nominal: 165Kw

Section de cordon d'alimentation (cuivre): Noyau simple 180mm2 (3+2)

Consommation d'eau de refroidissement hydraulique: 4000L /h
