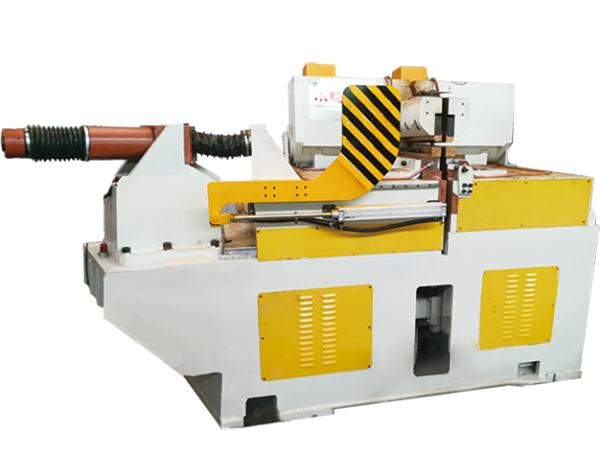

Soudeuse bout à bout par étincelage
La soudeuse bout à bout par étincelage AC est une pièce d'équipement importante dans les lignes de production de jantes automobiles. Elle est utilisée pour le soudage de jantes en acier après l'aplanissement du joint de soudage. La soudeuse bout à bout par étincelage comprend un système d'étincelage, un système électrique et une système hydraulique. La fixation de la pièce de fabrication, le soudage et l'enlèvement de scorie de soudage sont effectués par une système hydraulique. De conception maximisée, notre machine adopte la fonction de réglage sur écran tactile pour les paramètres de soudage. Son manipulateur peut aussi effectuer le transfert de la pièce à usiner dans la ligne de production de jantes pour voitures particulières ou voitures de tourisme.
-

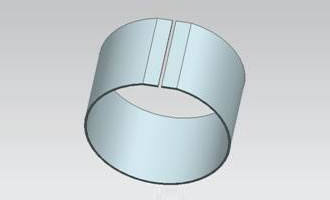

Aplanissement de joint de soudage
-
Soudage bout à bout par étincelage
Caractéristiques principales de la Soudeuse bout à bout par étincelage
1. Le système de fixation de soudage de cet équipement de soudage est équipé avec une décapeuse de scorie de soudage localisée à la mâchoire pour un enlèvement automatique et donc d'utilisation pratique.
2. Un courant de soudage ajustable multi niveau est adéquat pour le soudage de jantes de différentes spécifications.
3. L'équipement de soudage bout à bout par étincelage AC utilise des électrodes en cuivre de première gamme disponible avec une conductivité électrique et une excellente qualité de soudage excellente ainsi qu'un taux de rejet inférieur à 0,5%.
4. Le système hydraulique dans la soudeuse bout à bout par étincelage dispose d'une structure compacte permettant un faible espace d'installation. Utilisant une pompe hydraulique résistante au blocage par saleté et une servo soupape, elle est hautement résistante à la pollution et comprend de faibles exigences de traitement ce qui permet d'économiser les coûts.
5. Cette machine peut être automatique et manuelle pour des opérations plus pratiques.
6. Tous les composants électriques de cette ligne à souder bout en bout disposent d'une connexion intégrée, ce qui permet une installation et un entretien aisé.
7. La conception d'une structure complète du tour de soudage assure une intensité élevée et une précision de soudage.
8. La machine à jantes peut être équipée avec un convoyeur de scories de soudage pour un nettoyage automatique sur la partie inférieure de la soudeuse bout à bout.
| No. | Paramètres principaux | Données | |||
| 1 | Modèle | |
|
|
|
| 2 | Tension d'entrée nominale à circuit principal | AC 380V/monophasé | AC 380V/monophasé | AC 380V/monophasé | AC 380V/monophasé |
| 3 | Tension d'entrée nominale à circuit de contrôle | AC 380V/triphasé/50Hz | AC 380V/triphasé/50Hz | AC 380V/triphasé/50Hz | AC 380V/triphasé/50Hz |
| 4 | Tension secondaire | 6.55V à 11.8V | 8.8V à 14.6V | 8.8V à 14.6V | 8.8Vto19.6V |
| 5 | Tension de soupape solénoïde | DC 24V | DC 24V | DC 24V | DC 24V |
| YV11, YV12 @AC 220V | YV11, YV12 @AC 220V | YV11, YV12 @AC 220V | YV11, YV12 @AC 220V | ||
| 6 | Entrée électrique totale | 630KVA | 825KVA | 1050KVA | 1610KVA |
| 7 | Puissance nominale avec facteur d'utilisation de transformateur 50% | 600KVA | 800KVA | 1000KVA | 1600KVA |
| 8 | Force d'aplanissement maximum | 280KN | 320KN | 320KN | 400KN |
| 9 | Force de fixation maximum | 650KN | 650KN | 650KN | 650KN |
| 10 | Zone de section transversale de soudage maximum | 3200mm2 | 3500mm2 | 4000mm2 | 6000mm2 |
| 11 | Largeur de bande de jante maximum | 350mm | 410mm | 500mm | 800mm |
| 12 | Epaisseur de bande de jante maximum | 4.5mm | 8mm | 10mm | 13mm |
| 13 | Diamètre minimum de jante soudée | 250mm | 400mm | 400mm | 500mm |
| 14 | Débit d'eau de refroidissement | 4500L/H | 4500L/H | 5000L/H | 6000L/H |
| 15 | Pression d'eau de refroidissement | 0.2~0.4MPa | 0.2~0.4MPa | 0.2~0.4MPa | 0.2~0.4MPa |
| 16 | Température d'eau de refroidissement | ≤20℃ | ≤20℃ | ≤ 20℃ | ≤20℃ |
| 17 | Taux de rejet | ≤0.5% | ≤ 0.5% | ≤ 0.5% | ≤ 0.5% |
Modèle: UNV-630
Tension d'entrée nominale à circuit principal: AC 380V/monophasé
Tension d'entrée nominale à circuit de contrôle: AC 380V/triphasé/50Hz
Tension secondaire: 6.55V à 11.8V
Tension de soupape solénoïde: DC 24V ; YV11, YV12 @AC 220V
Entrée électrique totale: 630KVA
Puissance nominale avec facteur d'utilisation de transformateur 50%: 600KVA
Force d'aplanissement maximum: 280KN
Force de fixation maximum: 650KN
Zone de section transversale de soudage maximum: 3200mm2
Largeur de bande de jante maximum: 350mm
Epaisseur de bande de jante maximum: 4.5mm
Diamètre minimum de jante soudée: 250mm
Débit d'eau de refroidissement: 4500L/H
Pression d'eau de refroidissement: 0.2~0.4MPa
Température d'eau de refroidissement: ≤20℃
Taux de rejet: ≤0.5%
Modèle: UNV-800
Tension d'entrée nominale à circuit principal: AC 380V/monophasé
Tension d'entrée nominale à circuit de contrôle: AC 380V/triphasé/50Hz
Tension secondaire: 8.8В – 14.6В
Tension de soupape solénoïde: DC 24V ; YV11, YV12 @AC 220V
Entrée électrique totale: 825KVA
Puissance nominale avec facteur d'utilisation de transformateur 50%: 800KVA
Force d'aplanissement maximum: 320KN
Force de fixation maximum: 650KN
Zone de section transversale de soudage maximum: 3500mm2
Largeur de bande de jante maximum: 410mm
Epaisseur de bande de jante maximum: 8mm
Diamètre minimum de jante soudée: 400mm
Débit d'eau de refroidissement: 4500L/H
Pression d'eau de refroidissement: 0.2~0.4MPa
Température d'eau de refroidissement: ≤20℃
Taux de rejet: ≤ 0.5%
Modèle: UNV-1000
Tension d'entrée nominale à circuit principal: AC 380V/monophasé
Tension d'entrée nominale à circuit de contrôle: AC 380V/triphasé/50Hz
Tension secondaire: 8.8В – 14.6В
Tension de soupape solénoïde: DC 24V ; YV11, YV12 @AC 220V
Entrée électrique totale: 1050KVA
Puissance nominale avec facteur d'utilisation de transformateur 50%: 1000KVA
Force d'aplanissement maximum: 320KN
Force de fixation maximum: 650KN
Zone de section transversale de soudage maximum: 4000mm2
Largeur de bande de jante maximum: 500mm
Epaisseur de bande de jante maximum: 10mm
Diamètre minimum de jante soudée: 400mm
Débit d'eau de refroidissement: 400mm
Pression d'eau de refroidissement: 0.2~0.4MPa
Température d'eau de refroidissement: ≤ 20℃
Taux de rejet：≤ 0.5%
Modèle: UNV-1600
Tension d'entrée nominale à circuit principal: AC 380V/monophasé
Tension d'entrée nominale à circuit de contrôle: AC 380V/triphasé/50Hz
Tension secondaire: 8.8В – 19.6В
Tension de soupape solénoïde: DC 24V ; YV11, YV12 @AC 220V
Entrée électrique totale: 1610KVA
Puissance nominale avec facteur d'utilisation de transformateur 50%: 1600KVA
Force d'aplanissement maximum: 400KN
Force de fixation maximum: 650KN
Zone de section transversale de soudage maximum: 6000mm2
Largeur de bande de jante maximum: 800mm
Epaisseur de bande de jante maximum: 13mm
Diamètre minimum de jante soudée: 500mm
Débit d'eau de refroidissement: 6000L/H
Pression d'eau de refroidissement: 0.2~0.4МПа
Température d'eau de refroidissement: ≤20℃
Taux de rejet：≤ 0.5%
